KW1シリーズ
密閉式一点トグルプレート鍛造プレス
この機種は、肘関節式機構を採用し、広いベッド台面と連続加工装置を組み合わせて、精密な鍛造複合成形を連続的に行い、生産効率を向上させることができます。
この機種は、肘関節式機構を採用し、広いベッド台面と連続加工装置を組み合わせて、精密な鍛造複合成形を連続的に行い、生産効率を向上させることができます。
冷間および温間鍛造プロセスの利点を兼ね備え、厚板のプレス加工、曲げ加工、および板材の引き伸ばしに適しており、3C製品（引き伸ばし、大面積の加工部品、例えばノートパソコンの外装）や金属製品、自動車部品の厚板部品の精密な切断、歯車のプレス加工などに適しています。
- 高剛性な機体で製品精度を向上
- 型の寿命を延ばす
- 広いベッド台面でフィーダー加工を実現
- 生産能力の向上
- 特殊なプレス成形曲線で幅広い成形範囲
- 製品の安定性を向上
- クリーン成形プロセスで複合加工
ウェットクラッチブレーキ | 誤送信検出用メタルプラグ |
スライダーと金型のバランス裝置 | T型作業台 |
電動スライダー調整裝置（油圧ロック付き） | セーフティランプ |
2度目のトリップ保護裝置 | エアーブローアウト接続 3/8" |
荷重検出（安全）裝置 | エアーソースコネクター 3/8" |
循環集中潤滑油供給裝置 | プログラマブルロジックコントローラ（PLC） |
デジタル型型高指示器（単位：0.1mm） | 変動速度制御器および主モーター逆転裝置 |
フライホイールブレーキ装置 | 振動防止装置 |
光電安全装置 | 基礎ボルトと基礎プレート |
スライダー上部ストリップフィーダー装置 | 回転式操作盤 |
電子式回転カムスイッチ（16連予備） | 検知付きデュアルソレノイドバルブ |
フットスイッチ（切り離し書付き） | 高速モールド交換装置 |
モールド照明 | 自動給紙装置 |
後部安全ガード | プレス機コントローラーMPCシリーズ |
電源コンセント110V / 220V単相（電源お客様自身でご用意） | 上下部油圧型クッション（精密切断金型） |
| KW1-300 | KW1-400 | KW1-500 | KW1-650 | KW1-800 | KW1-1000 | |
|---|---|---|---|---|---|---|
| 能力-ton | 300 | 400 | 500 | 650 | 800 | 1000 |
| 能力の限界-mm | 8 | 8 | 8 | 8 | 8 | 8 |
| ストローク長-mm | 120 | 120 | 150 | 150 | 250 | 250 |
| ストローク數-S.P.M. | 20-45 | 20-45 | 20-40 | 20-40 | 20-35 | 20-35 |
| 最大モールド高さ-mm | 450 | 450 | 450 | 450 | 650 | 650 |
| 台座面積-mm | 1100x950 | 1100x950 | 1250x1000 | 1500x1000 | 1500x1000 | 1600x1000 |
| スライド面積-mm | 1100x850 | 1100x850 | 1250x1000 | 1500x1000 | 1500x1000 | 1600x1000 |
-
-

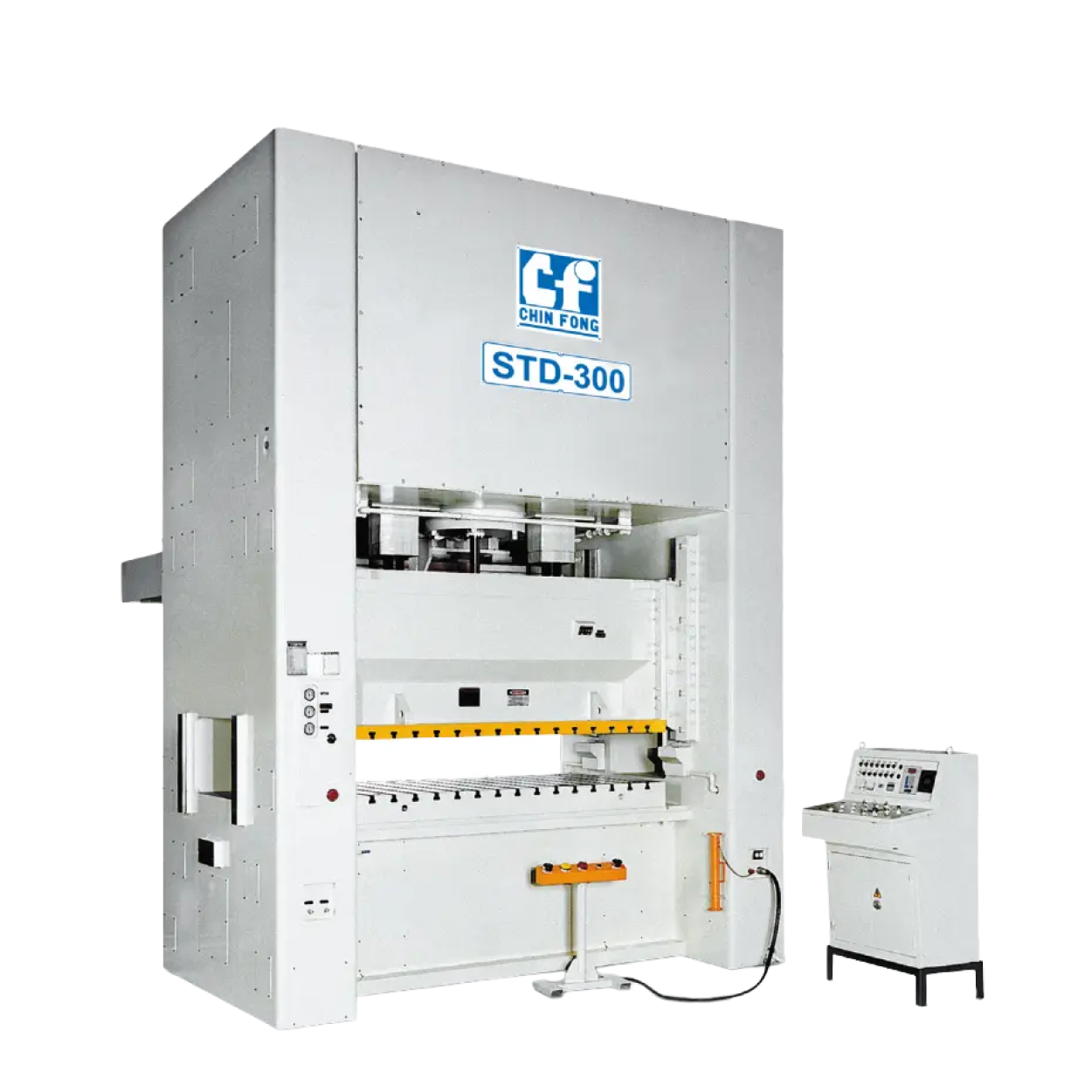

STD シリーズ
閉じられた双曲軸高剛性プレス機
この機種は、非常に高い剛性、優れた精度、大きなベッド面を持ち、連続加工用のフィーダー、パンチング、成形、ストレッチングなどの加工に適用できます。また、オプションで移動台車を装着して、素早い金型交換を実現することもできます。このプレス機は、自動車、オートバイ、金属製品、家電製品などのスタンピング加工に特に適しています。
-
STSシリーズ
密閉式単軸高剛性パンチプレス
この機種は、非常に高い剛性、優れた精度、大きなベッド面を持ち、連続加工用のフィーダー、パンチング、成形、ストレッチングなどの加工に適用できます。また、オプションで移動台車を装着して、素早い金型交換を実現することもできます。このプレス機は、自動車、オートバイ、金属製品、家電製品などのスタンピング加工に特に適しています。
